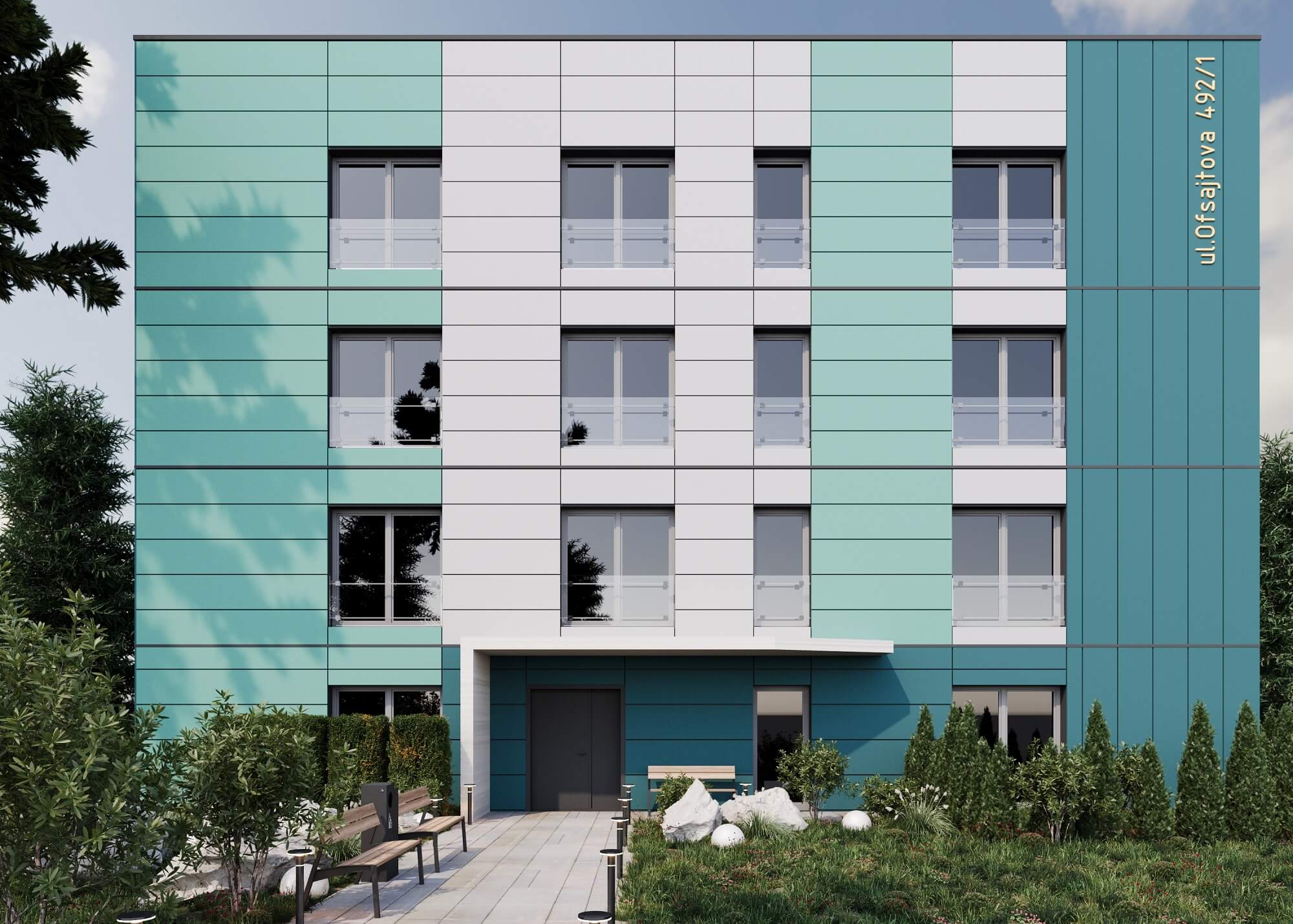

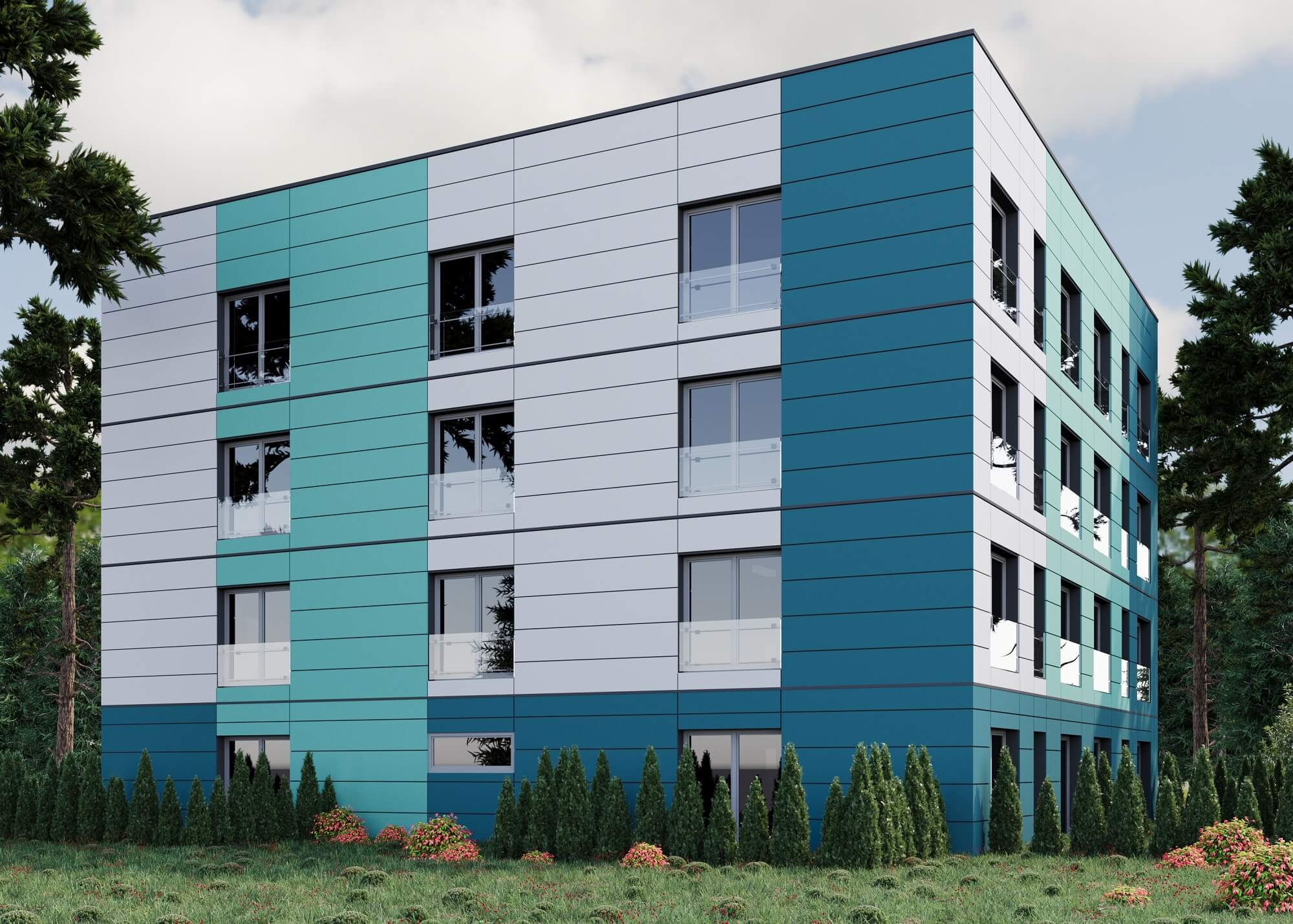

Bytový dům TYPO

Bytový dům TYPO

Více info

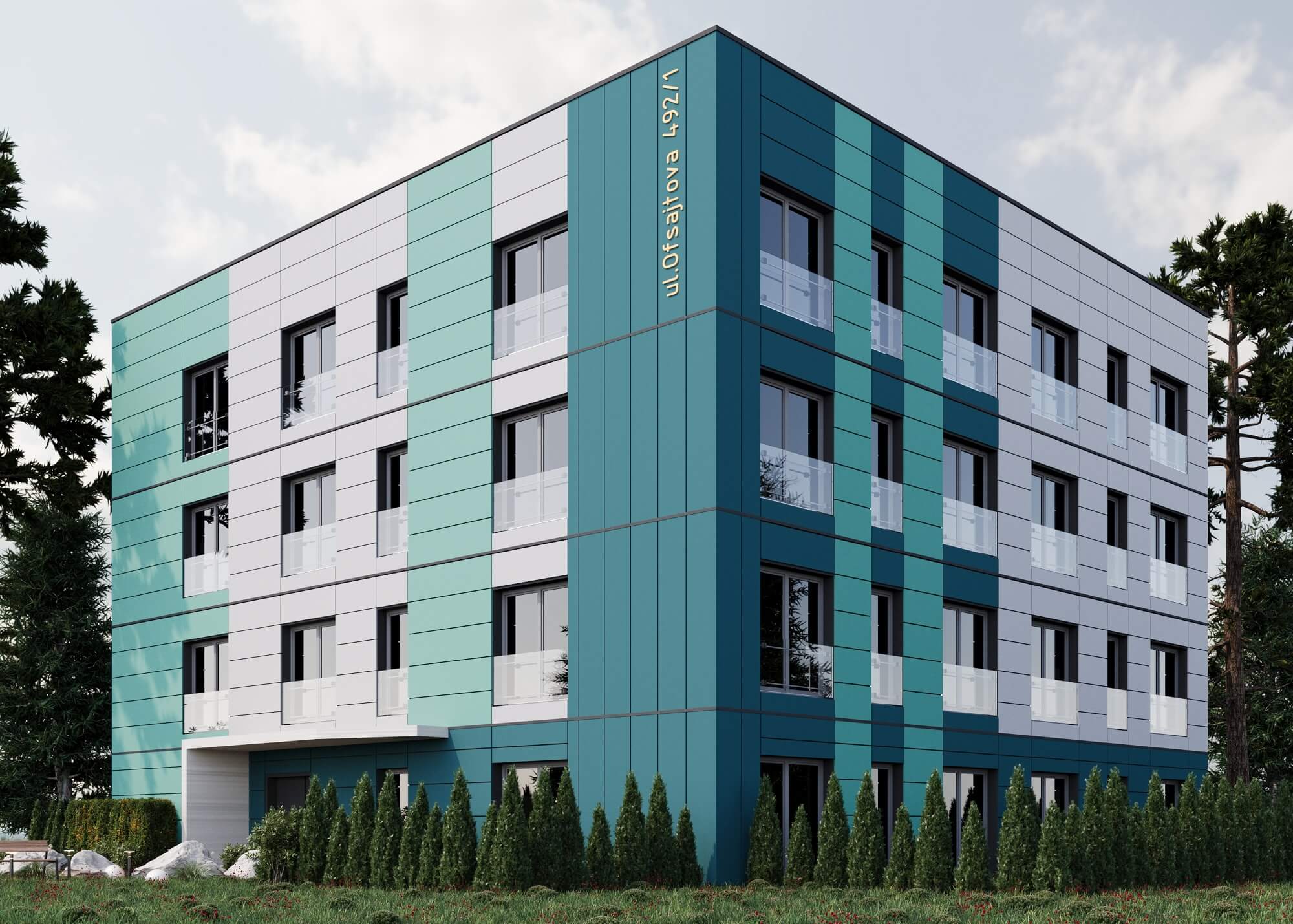

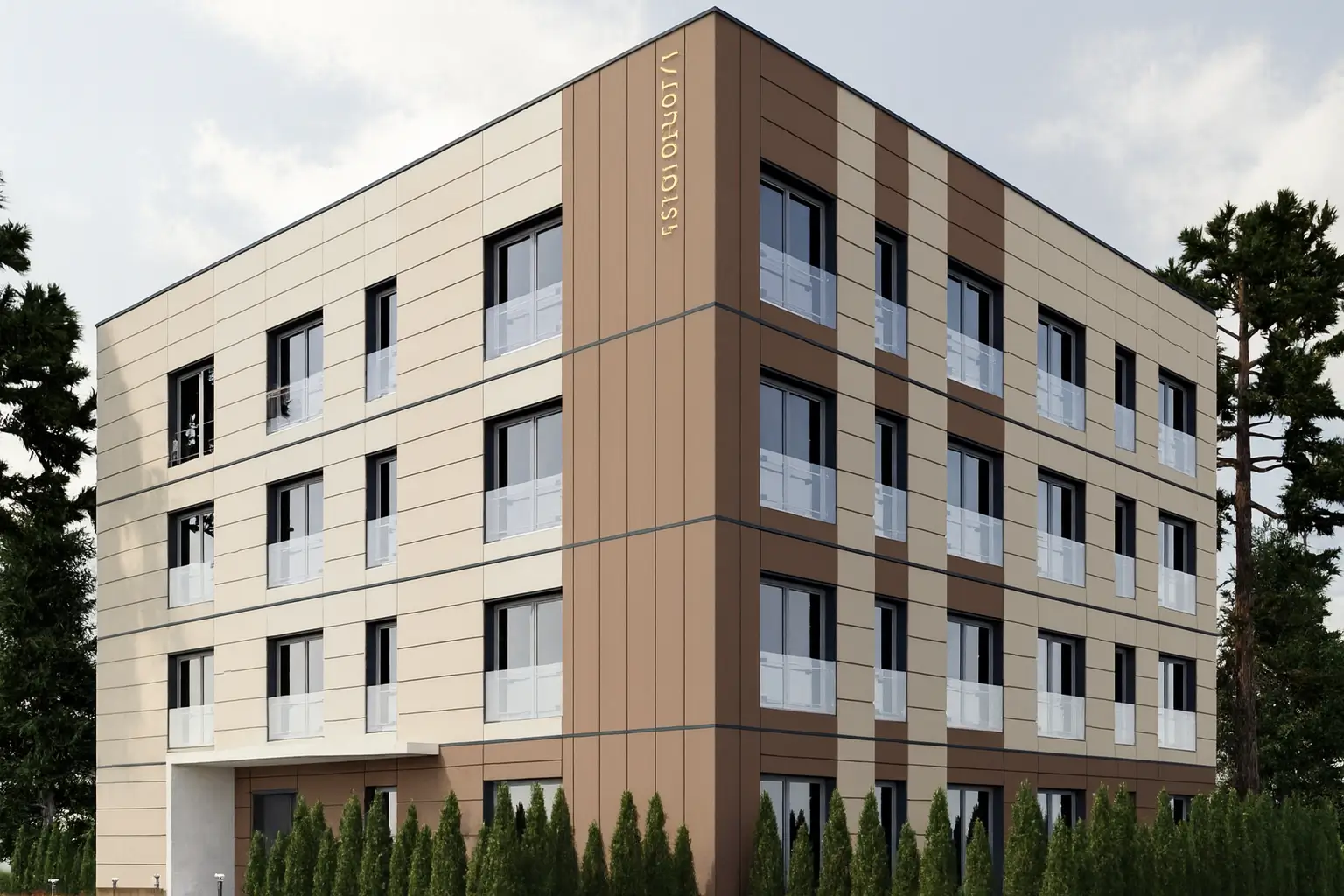

Bytový dům EFEKTIV

Bytový dům EFEKTIV

Více info

Rodinný dům QUADRO

Rodinný dům QUADRO

Více info

PREFABRIKOVANÉ KOUPELNOVÉ MODULY

PREFABRIKOVANÉ KOUPELNOVÉ MODULY

Více info

SKELETOVÉ SYSTÉMY

SKELETOVÉ SYSTÉMY

Více info

VESTAVBY

VESTAVBY

Více info
Když potřebujete stavět rychle
Technologie, která zrychluje výstavbu
Dostupné stavby pro obce i bydlení
Chytré stavby z nehořlavých materiálů
Moderní výstavba bez kompromisů
CZECH OFFSITE

Vnitřní příčka nosná/nenosná

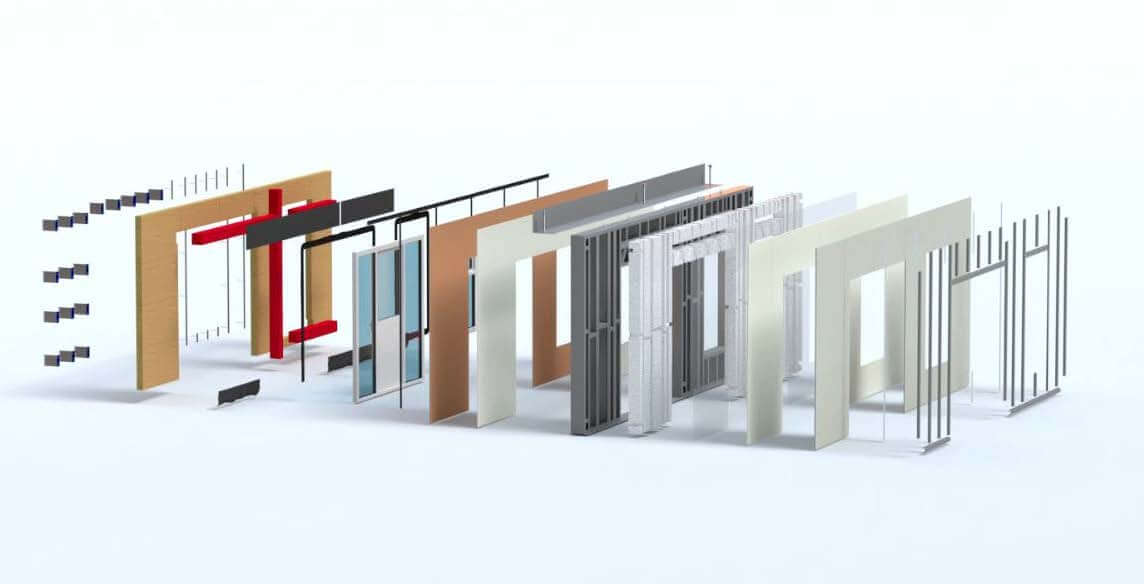

JÍT NA DETAIL SKLADBY

Mezibytová nosná stěna

JÍT NA DETAIL SKLADBY

Obvodová nosná stěna
Zateplovací systém/Provětrávaná fasáda

JÍT NA DETAIL SKLADBY

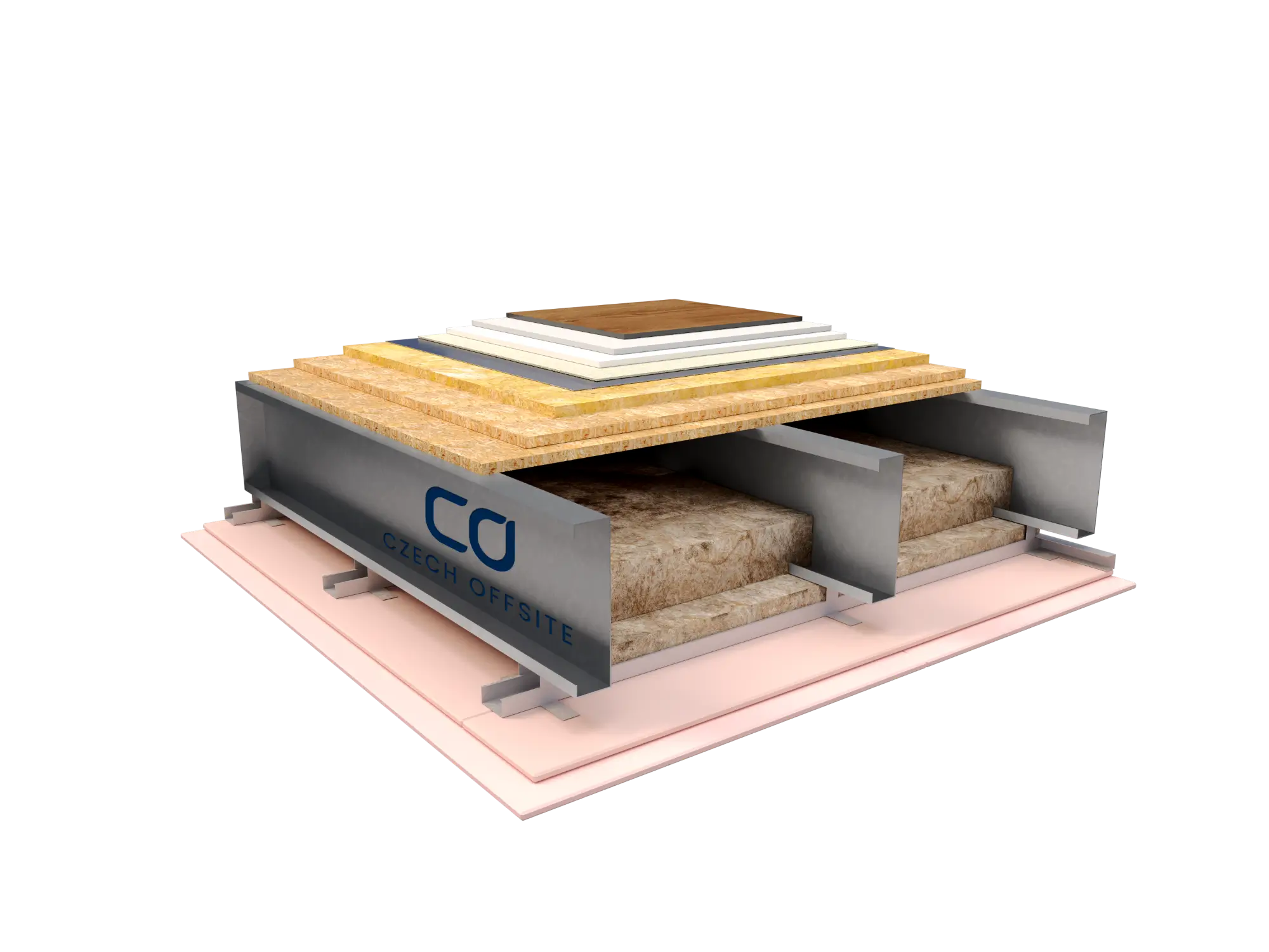

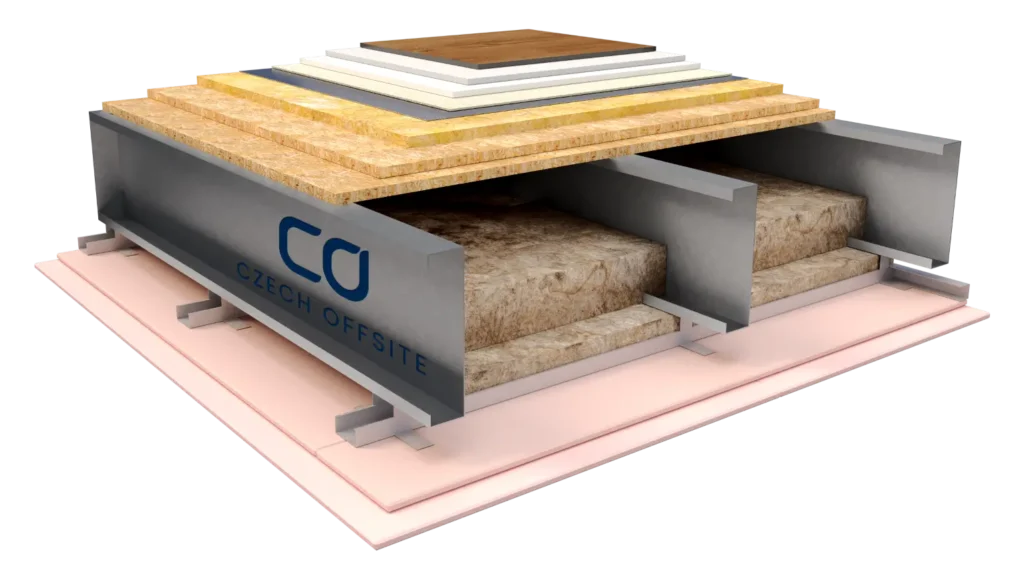

Mezibytový strop
bez podlahového topení/
včetně teplovodního podlahového topení/
včetně elektrického podlahového topení

JÍT NA DETAIL SKLADBY

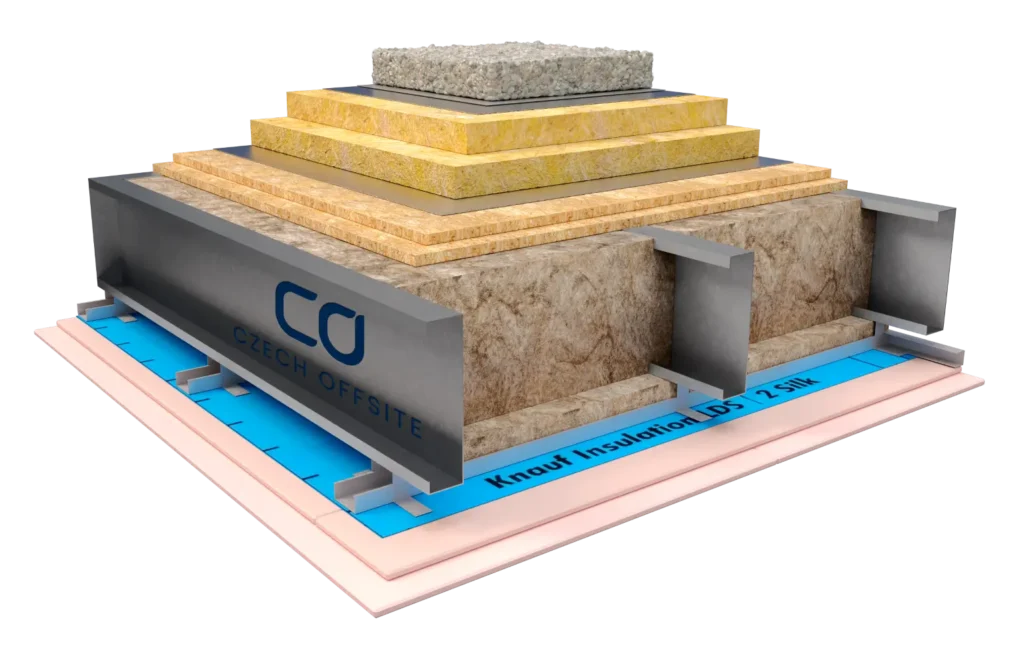

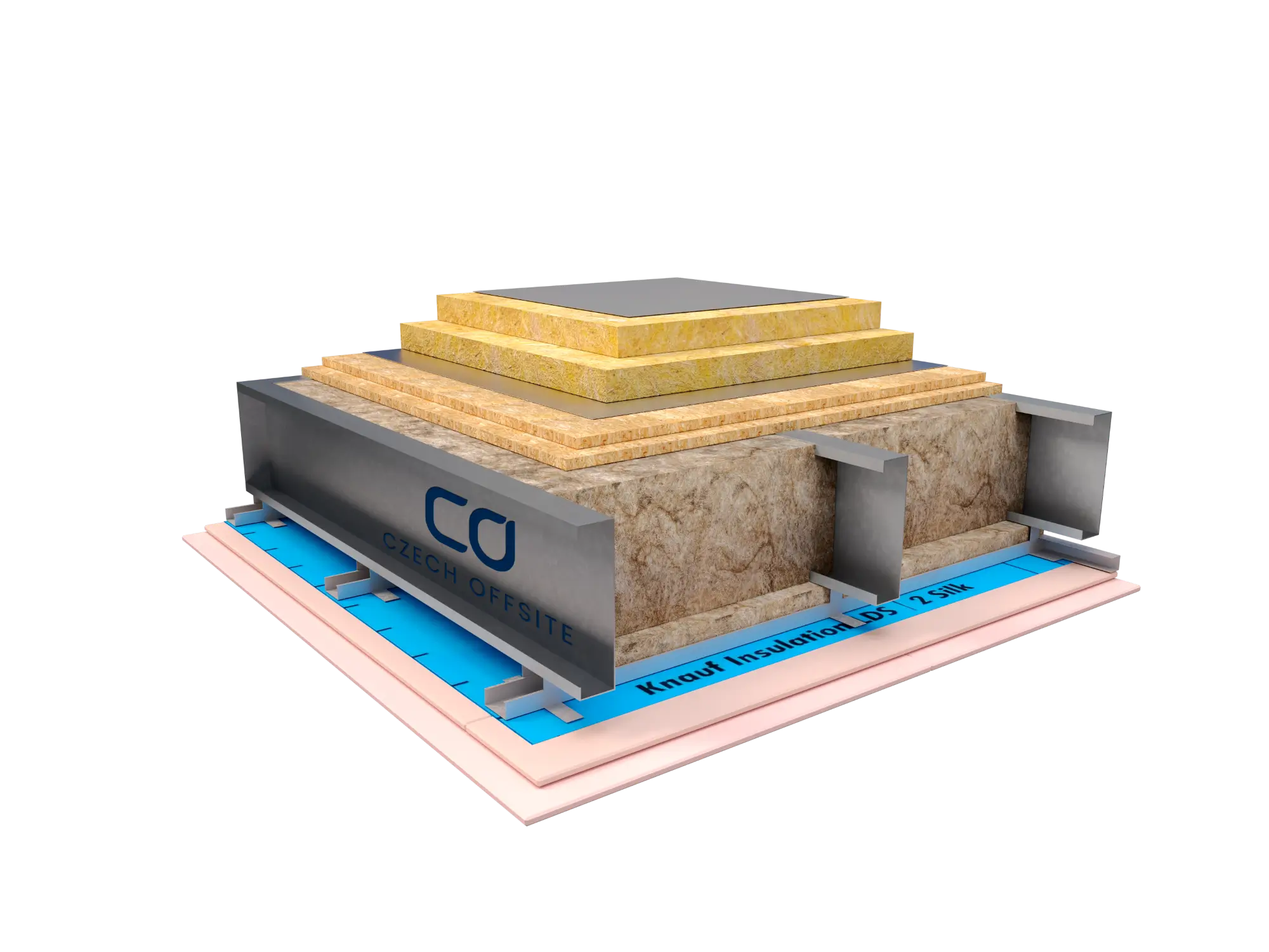

Plochá střecha
s klasickým pořadím vrstev/+ kačírek

JÍT NA DETAIL SKLADBY

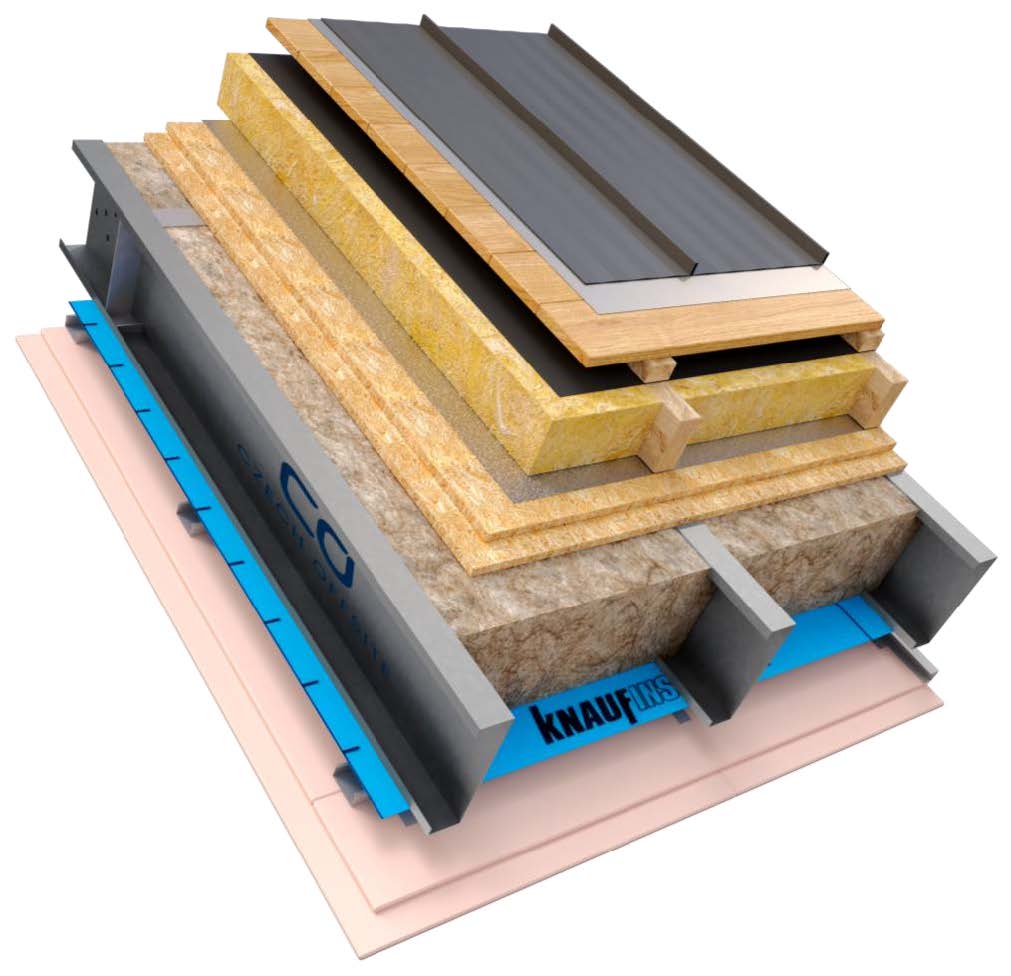

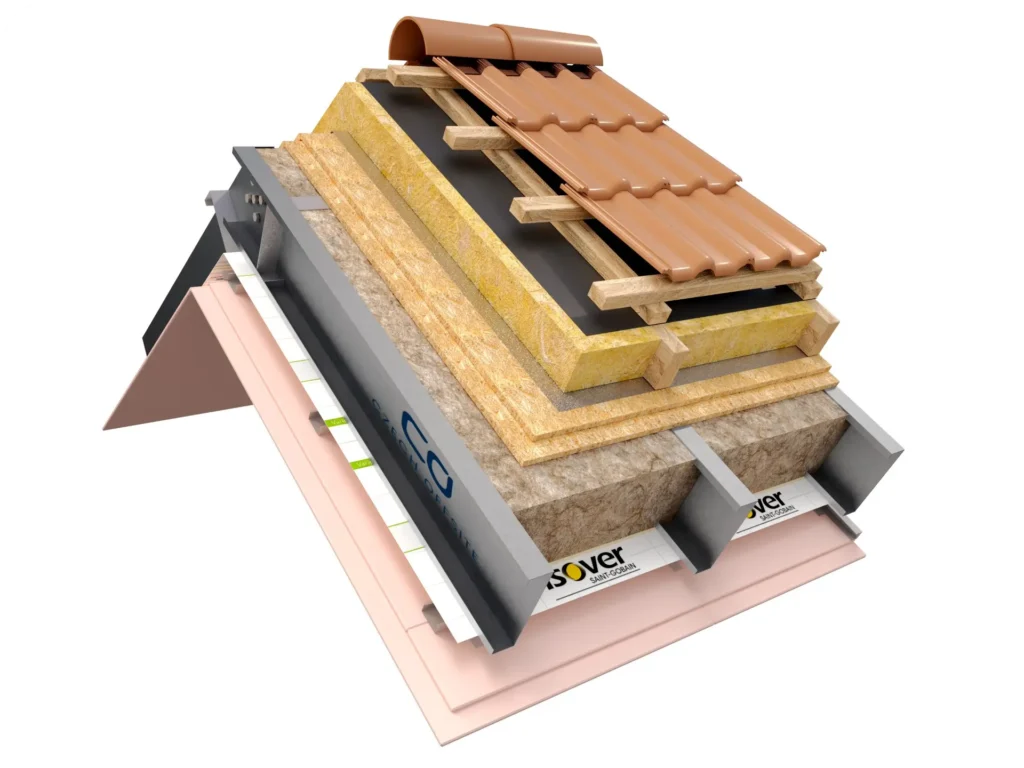

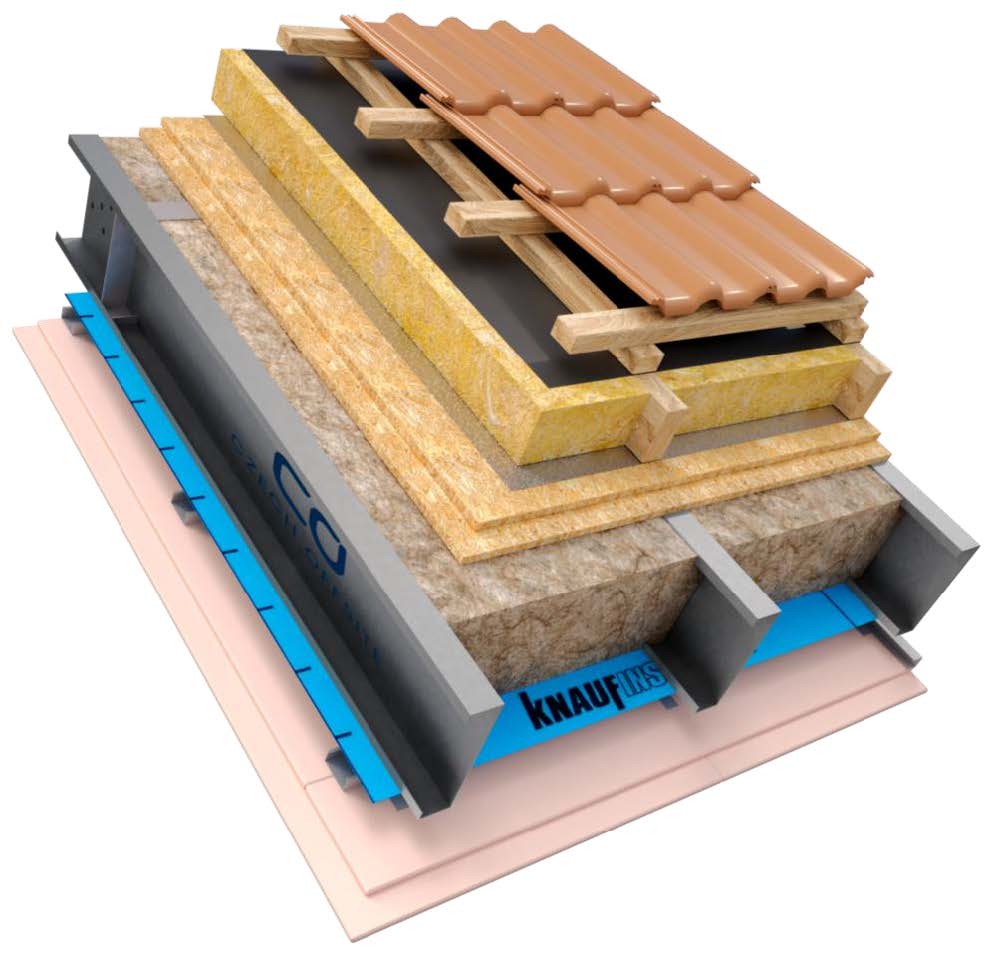

Sklonitá střecha
s těžkou krytinou

JÍT NA DETAIL SKLADBY

Detail kotvení

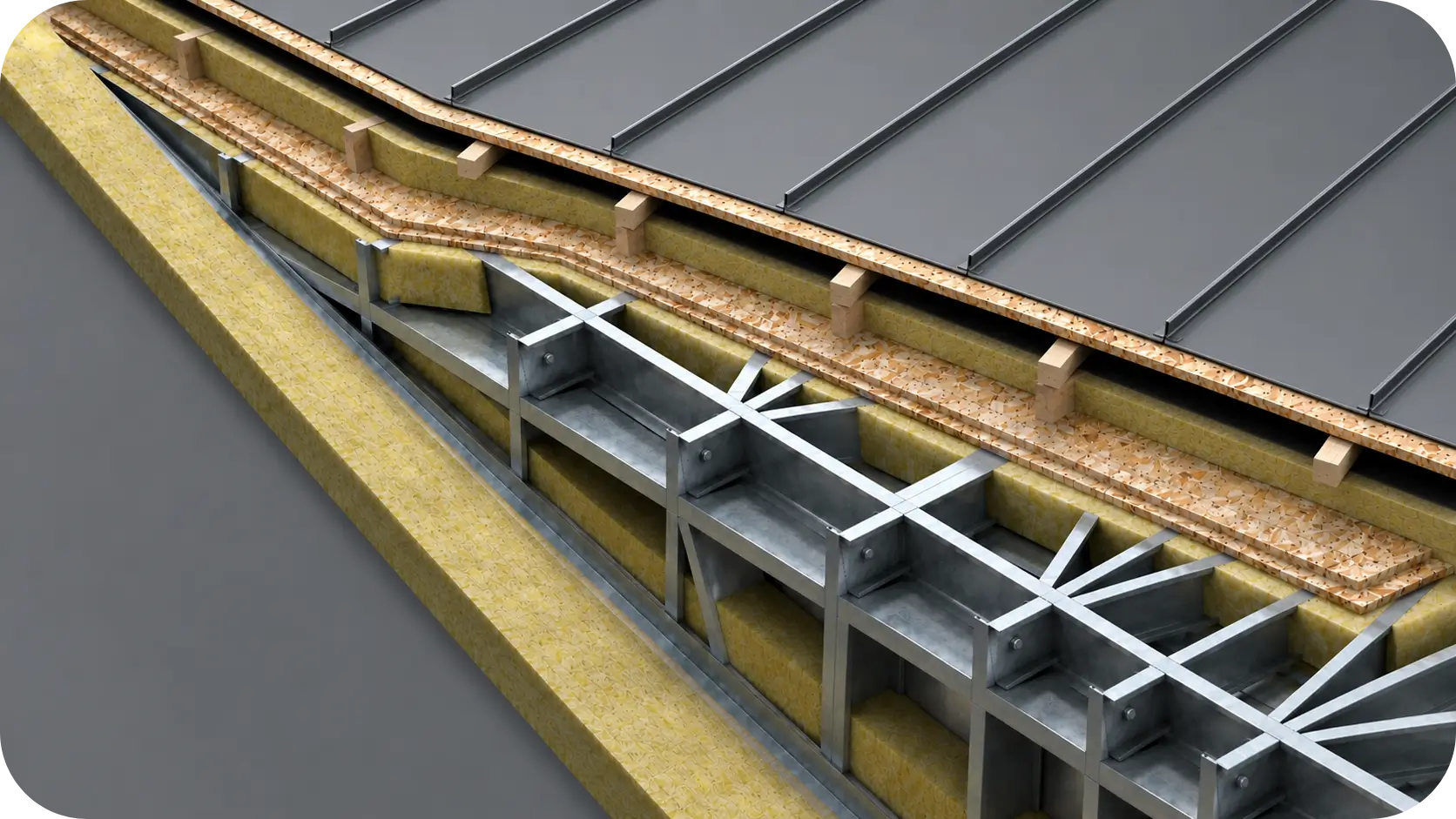

Detail napojení
šikmé střechy na stěnu

Porovnání stavebních systémů

Srovnání cihlové, keramické a ocelové konstrukce

Cihlová
konstrukce
Keramická
konstrukce
Ocelová konstrukce
CZECHOFFSITE
Tloušťka konstrukce
330 mm
260 mm
230 mm
Hmotnost konstrukce
370 kg/m2
540 kg/m2
60 kg/m2
Zvuková izolace
57 dB
59 dB
60 dB
Doba realizace
59 hod.
54 hod.
21 hod.

Výstavba z tenkostěnných ocelových profilů CZECHOFFSITE nabízí nejlepší kombinaci rychlosti, nízké hmotnosti a výborných technických vlastností při minimální tloušťce konstrukce.

Přínosy technologie LGSF

Moderní výstavba s nižší spotřebou zdrojů, nižšími emisemi a vyšší ekonomickou efektivitou.

Snížení potřeby přírodních surovin – písku o 80%

Až 70% úspora vody

Snížení potřeby energií o 65%

Významné snížení stavebního odpadu

Úspora stavebních prostor při stejné zastavěné ploše – oproti tradiční výstavbě získá investor – developer 6-8% ploch navíc

Snížení emisí CO₂ technickým řešením a stavebními konstrukcemi o 70%

Snížení emisí CO₂ dopravou – stavební díly a konstrukce mají oproti tradiční výstavbě nižší hmotnost o 65%

Minimalizací potřeby energií se stanou výhodnými pro eliminaci nákladů ETS 2

Zjistit více o výhodách LGSF
0 %

rychlejší výstavba

0 %

procesů probíhá mimo staveniště

0 %

kontrola kvality v každé fázi

24/7

efektivní plánování a řízení výroby

DOSTUPNOST • nízké pořizovací a provozní náklady
UDRŽITELNOST • cirkulární ekonomika v souladu s ESG standardy
FLEXIBILITA • snadné přizpůsobení potřebám různých domácností
  • NABÍZÍME KOMPLEXNÍ ŘEŠENÍ NÁJEMNÍHO A DOSTUPNÉHO BYDLENÍ.
  • DODÁVÁME MONTOVANÉ NÍZKOENERGETICKÉ BYTOVÉ DOMY S VYUŽITÍM PRINCIPŮ SÉRIOVÉ VÝROBY.

CELOROČNÍ VÝSTAVBA

CENOVÁ EFEKTIVITA

MONTÁŽ BD NA KLÍČ DO 5 MĚSÍCŮ

PEVNÉ CENY

garantované stejné ceny na celém území ČR

ENERGETICKÁ ÚČINNOST

splňuji nepřísnější kritéria, i pasivní standard

Cenová efektivita

nízké provozní náklady po celou dobu životního cyklu

TRVALÁ UDRŽITELNOST

splňuje cirkulární ekonomiku

DOZOR A KONTROLA

digitalizace a pokročilá technologie po celou dobu výstavby

TICHO A POHODLÍ

špičkový akustický komfort přesahující normy

VARIABILITA BYTŮ

digitalizace umožňuje přizpůsobení požadavkům

RYCHLOST VÝSTAVBY

80% stavby je připraveno mimo staveniště

ÚSPORA PLOCHY

oproti tradiční výstavbě navýšení podlahové plochy až 8%

O nás

Tvoříme moderní dostupné bydlení
s důrazem na kvalitu, rychlost a udržitelnost

Specializujeme se na výrobu a montáž bytových domů realizovaných metodou off-site výstavby. Naším cílem je aktivně přispívat k řešení dostupnosti bydlení na českém trhu a přinášet inovativní, efektivní a dlouhodobě udržitelná řešení v oblasti rezidenční výstavby.

Jak to funguje

Návrh

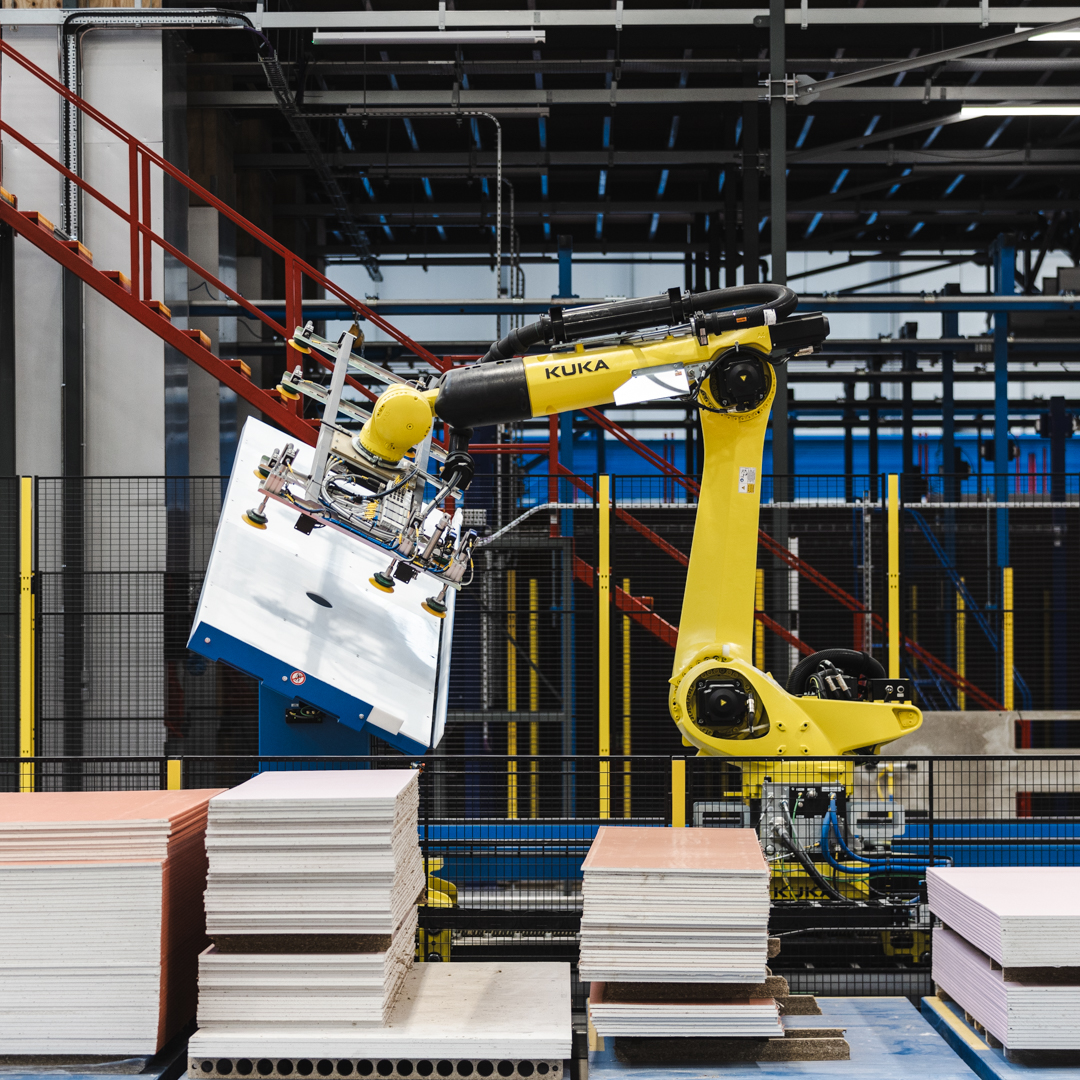

Výroba

Montáž

Hotový projekt

Více o CZECHOFFSITE
CZECH OFFSITE -
dostupnější výstavba
rychlejší realizace
moderní technologie

Nejčastější otázky

Co vás o CzechOffsite zajímá nejčastěji

Zjistěte více o technologii LGSF, moderní off-site výstavbě a možnostech spolupráce se společností CZECHOFFSITE. Ať už plánujete obecní bydlení, nástavbu, přístavbu nebo jiný stavební projekt, pomůžeme vám najít efektivní technické řešení již od prvních kroků přípravy.

Co je CZECHOFFSITE?

CZECHOFFSITE s.r.o. je firma zaměřená na moderní offsite výstavbu z tenkostěnné oceli LGSF. Stavby navrhujeme, vyrábíme a montujeme jako jeden ucelený systém. Naším cílem je nabídnout obcím, městům a investorům rychlejší, přesnější a dostupnější způsob výstavby nájemního bydlení a staveb občanské vybavenosti.

Rychlost závisí na velikosti a složitosti projektu, ale hlavní výhodou je, že velká část přípravy probíhá předem ve výrobě. Na stavbě se pak montují přesně připravené prvky. Díky tomu lze zkrátit čas montáže nosné konstrukce a snížit závislost na počasí i na počtu pracovníků na stavbě.

Technologie je vhodná například pro:

  • nájemní bytové domy,
  • obecní byty,
  • startovací bydlení,
  • domy pro seniory,
  • školky a dětské skupiny,
  • zázemí sportovišť,
  • komunitní a obecní objekty,
  • administrativní a provozní stavby,
  • nástavby a přístavby.

Technologie LGSF je vhodná pro dostupné bydlení hlavně díky rychlosti výstavby, přesnosti výroby a efektivní montáži. Velká část práce probíhá ve výrobní hale, takže na stavbě se konstrukce pouze kompletuje. To pomáhá zkrátit dobu realizace a lépe kontrolovat kvalitu.

Ano. Podle dohody můžeme dodat pouze návrh a výrobu nosné LGSF konstrukce, případně i její montáž. U větších projektů doporučujeme řešit konstrukci v návaznosti na celý stavební systém, aby byly správně navrženy detaily, skladby, požár, akustika a tepelná technika.

Obvykle začínáme konzultací záměru. Společně si ujasníme účel stavby, požadovanou kapacitu, pozemek, rozpočet a časový plán. Následně můžeme připravit technický návrh, konstrukční řešení, orientační rozpočet a postup další přípravy projektu.

Zobrazit kompletní FAQ

Připravujete výstavbu? Pomůžeme vám najít správné řešení.

Sdílejte s námi základní parametry vašeho projektu a společně posoudíme, zda je systém LGSF vhodným řešením pro váš investiční záměr, obecní výstavbu nebo developerský projekt.

Nezávazná konzultace
Close

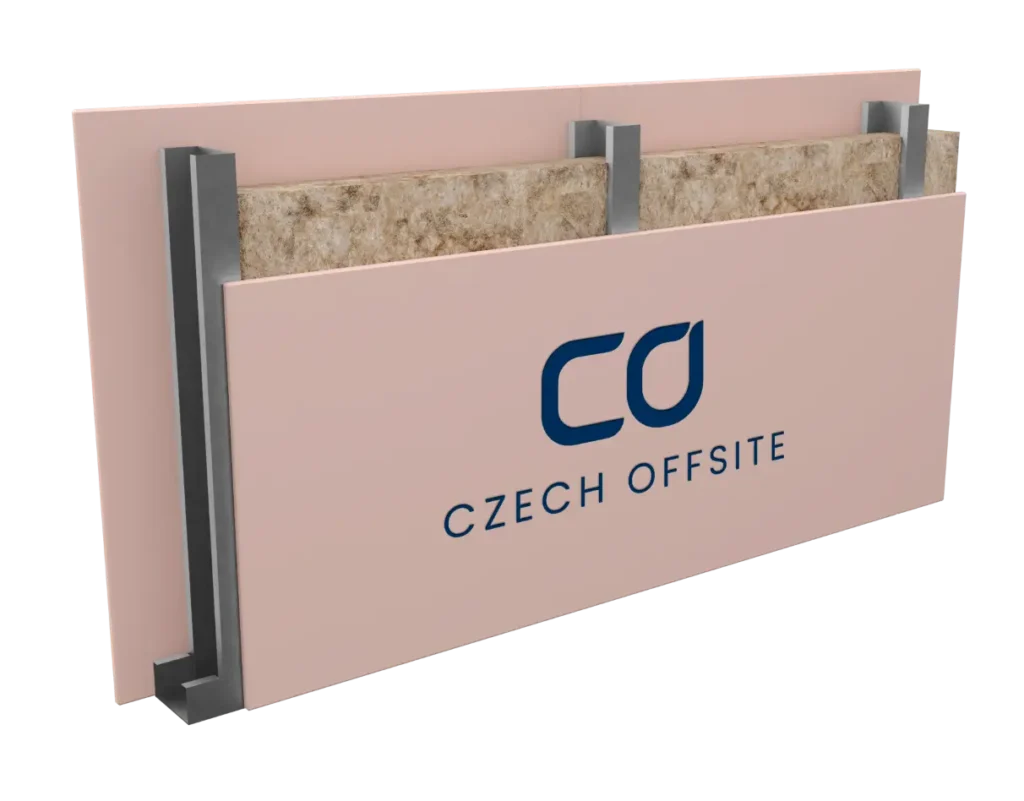

Detail skladby vnitřní stěny

SKLADBA VNITŘNÍ NOSNÉ STĚNY

V RÁMCI JEDNOHO BYTU / RD

  1. Konstrukční sádrokartonová deska
    Rigistabil DFRIEH2 tl. 12,5 mm
  2. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C100/50/15 tl. 1,15-1,55 mm
    Minerální izolace Isover AKU v tl. 100 mm
  3. Konstrukční sádrokartonová deska
    Rigistabil DFRIEH2 tl. 12,5 mm

Zvuková neprůzvučnost R´w = 53 dB
Požární odolnost REI 45

CELKOVÁ TLOUŠŤKA: 125 MM

SKLADBA VNITŘNÍ NENOSNÉ STĚNY (PŘÍČKY)

V RÁMCI JEDNOHO BYTU / RD

  1. Modrá akustická protipožární sádrokartonová deska
    Rigips MA (DF) tl. 12,5 mm
  2. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C100/50/15 tl. 1,15-1,55 mm
    Minerální izolace Isover AKU v tl. 100 mm
  3. Modrá akustická protipožární sádrokartonová deska
    Rigips MA (DF) tl. 12,5 mm

Zvuková neprůzvučnost R´w = 54 dB
Požární odolnost EI 45

CELKOVÁ TLOUŠŤKA: 125 MM

SKLADBA VNITŘNÍ NOSNÉ STĚNY

V RÁMCI JEDNOHO BYTU / RD

  1. Protipožární impregnovaná tvrzená sádrokartonová deska
    Knauf DIAMANT X tl. 12,5 mm
  2. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C100/50/15 tl. 1,15-1,55 mm
    Minerální izolace Knauf AKUSTIK BOARD v tl. 100 mm
  3. Protipožární impregnovaná tvrzená sádrokartonová deska
    Knauf DIAMANT X tl. 12,5 mm

Zvuková neprůzvučnost R´w = 53 dB
Požární odolnost REI 45

CELKOVÁ TLOUŠŤKA: 125 MM

SKLADBA VNITŘNÍ NENOSNÉ STĚNY (PŘÍČKY)

V RÁMCI JEDNOHO BYTU / RD

  1. Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 12,5 mm
  2. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C100/50/15 tl. 1,15-1,55 mm
    Minerální izolace Knauf AKUSTIK BOARD v tl. 100 mm
  3. Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 12,5 mm

Zvuková neprůzvučnost R´w = 51dB
Požární odolnost EI 45

CELKOVÁ TLOUŠŤKA: 125 MM

Potřebujete poradit?

Close

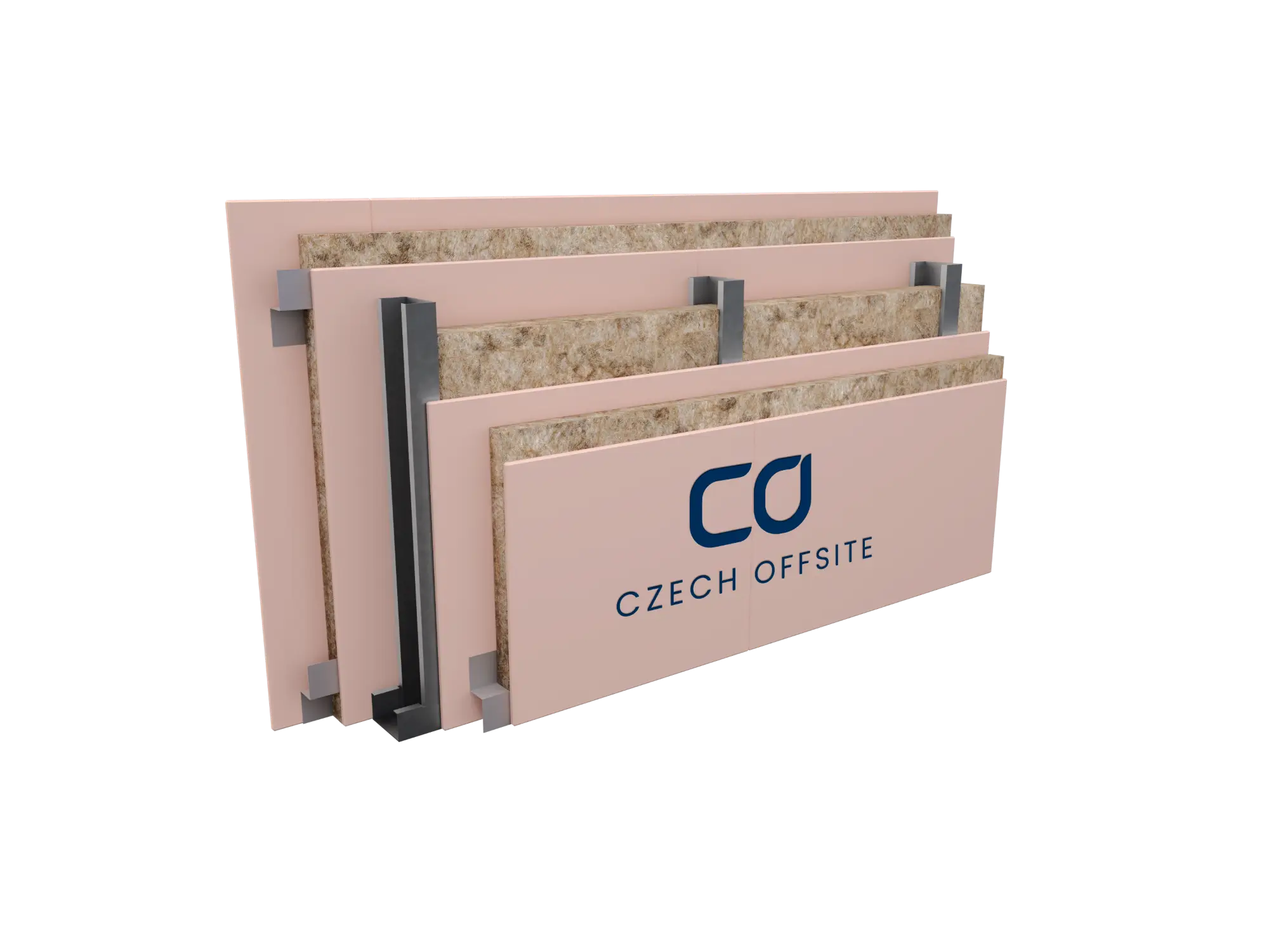

Detail skladby mezibytové stěny

SKLADBA MEZIBYTOVÉ NOSNÉ STĚNY

2xC100, S OBOUSTRANOU INSTALAČNÍ PŘEDSTĚNOU

  1. Modrá akustická protipožární sádrokartonová deska
    Rigips MA (DF) Activ‘Air tl. 12,5 mm
  2. Nosný rošt instalační předstěny + akustická izolace
    KlikFix + R-CD profil 60×27 tl. 0,6 mm
    Minerální izolace Isover AKU v tl. 30 mm
  3. Konstrukční sádrokartonová deska
    Rigistabil DFRIEH2 tl. 12,5 mm
  4. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C100/50/15 tl. 1,15-1,55 mm
    Minerální izolace Isover AKU v tl. 100 mm
  5. Konstrukční sádrokartonová deska
    Rigistabil DFRIEH2 tl. 15 mm
  6. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C100/50/15 tl. 1,15-1,55 mm
    Minerální izolace Isover AKU v tl. 100 mm
  7. Konstrukční sádrokartonová deska
    Rigistabil DFRIEH2 tl. 12,5 mm
  8. Nosný rošt instalační předstěny + akustická izolace
    KlikFix + R-CD profil 60×27 tl. 0,6 mm
    Minerální izolace Isover AKU v tl. 30 mm
  9. Modrá akustická protipožární sádrokartonová deska
    Rigips MA (DF) Activ‘Air tl. 12,5 mm

Zvuková neprůzvučnost R´w = 70 dB
Požární odolnost REI 90

CELKOVÁ TLOUŠŤKA: 325 MM

SKLADBA MEZIBYTOVÉ NOSNÉ STĚNY

C100, S OBOUSTRANOU INSTALAČNÍ PŘEDSTĚNOU

  1. Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 12,5 mm
  2. Nosný rošt instalační předstěny + akustická izolace
    Profil Z 40/40/60 tl. 1,0 mm
    Minerální izolace AKUSTIK BOARD v tl. 40 mm
  3. Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 12,5 mm
  4. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C100/50/15 tl. 1,15-1,55 mm
    Minerální izolace Knauf AKUSTIK BOARD v tl. 100 mm
  5. Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 12,5 mm
  6. Nosný rošt instalační předstěny + akustická izolace
    Profil Z 40/40/60 tl. 1,0 mm
    Minerální izolace AKUSTIK BOARD v tl. 40 mm
  7. Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 12,5 mm

Zvuková neprůzvučnost R´w = 60 dB
Požární odolnost REI 90

CELKOVÁ TLOUŠŤKA: 230 MM

SKLADBA MEZIBYTOVÉ NOSNÉ STĚNY

C150, S OBOUSTRANOU INSTALAČNÍ PŘEDSTĚNOU

  1. Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 12,5 mm
  2. Nosný rošt instalační předstěny + akustická izolace
    Profil Z 40/40/60 tl. 1,0 mm
    Minerální izolace AKUSTIK BOARD v tl. 40 mm
  3. Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 12,5 mm
  4. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C150/50/15 tl. 1,15-1,95 mm
    Minerální izolace Knauf AKUSTIK BOARD v tl. 150 mm
  5. Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 12,5 mm
  6. Nosný rošt instalační předstěny + akustická izolace
    Profil Z 40/40/60 tl. 1,0 mm
    Minerální izolace AKUSTIK BOARD v tl. 40 mm
  7. Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 12,5 mm

Zvuková neprůzvučnost R´w = 62 dB
Požární odolnost REI 90

CELKOVÁ TLOUŠŤKA: 280 MM

Potřebujete poradit?

Close

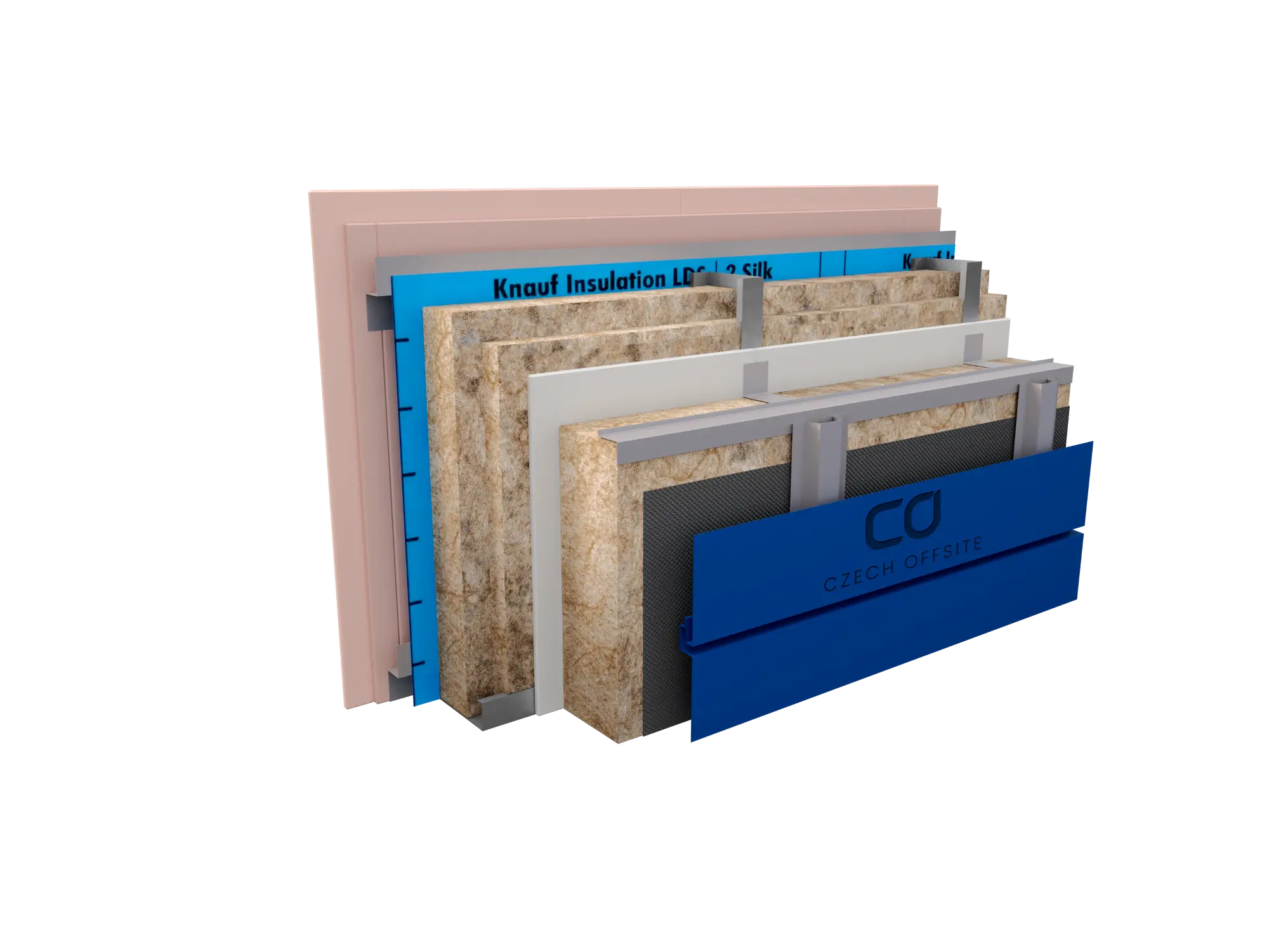

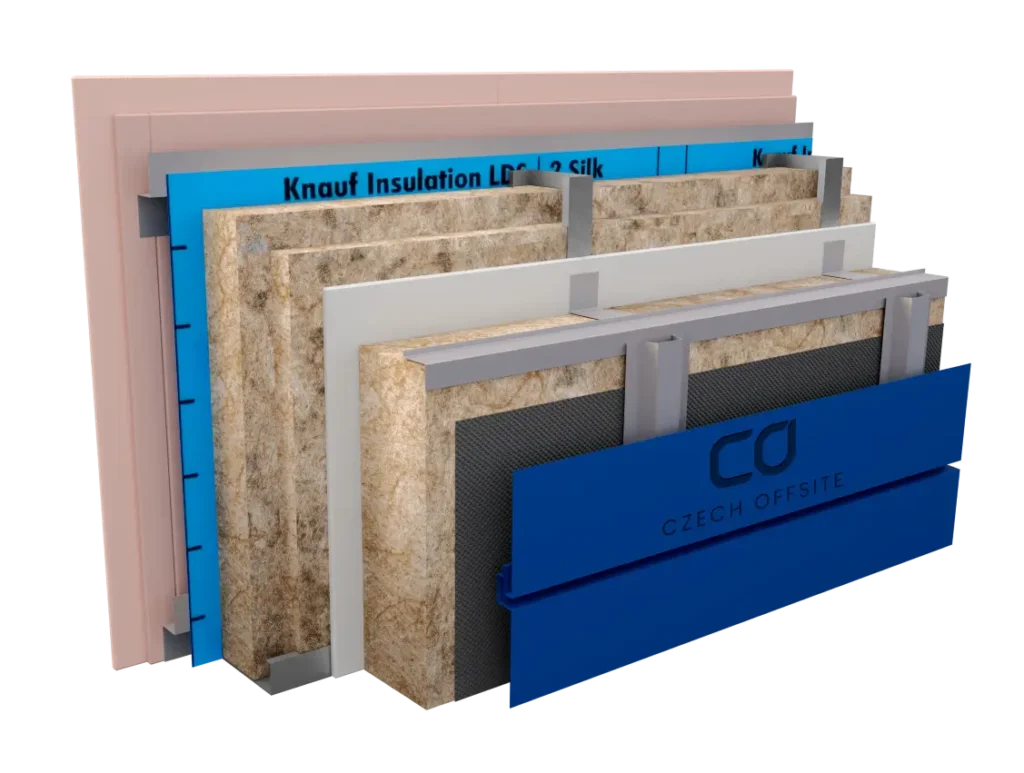

Detail skladby obvodové stěny

SKLADBA OBVODOVÉ NOSNÉ STĚNY

S INSTALAČNÍ PŘEDSTĚNOU, PROVĚTRÁVANÁ FASÁDA

OD INTERIÉRU

  1. Sádrokartonová deska bez zvláštních požadavků
    Rigips RB (A) tl. 12,5 mm
  2. Nosný rošt instalační předstěny + akustická izolace
    KlikFix + R-CD profil 60×27 tl. 0,6 mm
    Minerální izolace Isover AKU v tl. 40 mm
  3. Konstrukční sádrokartonová deska
    Rigistabil DFRIEH2 tl. 12,5 mm
  4. Parobrzdná fólie
    Fólie Isover Vario XtraSafe, lepící páska Isover Vario XtraTape
  5. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C150/50/15 tl. 1,15-1,95 mm
    Minerální izolace Isover AKU v tl. 50+100 mm
  6. Konstrukční sádrokartonová deska
    Rigistabil DFRIEH2 tl. 15 mm
  7. Podkonstrukce dle dodavatele fasádního obkladu + tepelná izolace
    Ocelové prvky systému Diagonal 2h /Dekmetal / Stacbond
    Minerální izolace Isover Multimax 30/ Isover Fassil v tl. 120 mm
  8. Difúzně otevřená větrotěsná fólie
    Isover DF2/DF3 s integrovanou lepící páskou
  9. Podkonstrukce dle dodavatele fasádního obkladu- vymezení větrané mezery
    Ocelové prvky systému Diagonal 2h / Dekmetal / Stacbond
  10. Libovolný fasádní obklad
    Dekmetal / Stacbond

NÍZKOENERGETICKÝ STANDARD

Požární odolnost REI 45
Součinitel prostupu tepla U= 0,17 W/(m²·K)

CELKOVÁ TLOUŠŤKA: 405 MM

SKLADBA OBVODOVÉ NOSNÉ STĚNY

S INSTALAČNÍ PŘEDSTĚNOU, PROVĚTRÁVANÁ FASÁDA

OD INTERIÉRU

  1. Sádrokartonová deska bez zvláštních požadavků
    Rigips RB (A) tl. 15 mm
  2. Nosný rošt instalační předstěny + akustická izolace
    KlikFix + R-CD profil 60×27 tl. 0,6 mm
    Minerální izolace Isover AKU v tl. 40 mm
  3. Konstrukční sádrokartonová deska
    Rigistabil DFRIEH2 tl. 15 mm
  4. Parobrzdná fólie
    Fólie Isover Vario XtraSafe, lepící páska Isover Vario XtraTape
  5. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C150/50/15 tl. 1,15-1,95 mm
    Minerální izolace Isover AKU v tl. 50+100 mm
  6. Konstrukční sádrokartonová deska
    Rigistabil DFRIEH2 tl. 15 mm
  7. Podkonstrukce dle dodavatele fasádního obkladu + tepelná izolace
    Ocelové prvky systému Diagonal 2h /Dekmetal / Stacbond
    Minerální izolace Isover Multimax 30/ Isover Fassil v tl. 160 mm
  8. Difúzně otevřená větrotěsná fólie
    Isover DF2/DF3 s integrovanou lepící páskou
  9. Podkonstrukce dle dodavatele fasádního obkladu- vymezení větrané mezery
    Ocelové prvky systému Diagonal 2h / Dekmetal / Stacbond
  10. Libovolný fasádní obklad
    Dekmetal / Stacbond

PASIVNÍ STANDARD

Požární odolnost REI 60
Součinitel prostupu tepla U= 0,15 W/(m²·K)

CELKOVÁ TLOUŠŤKA: 450 MM

SKLADBA OBVODOVÉ NOSNÉ STĚNY

S INSTALAČNÍ PŘEDSTĚNOU, KONTAKTNÍ ZATEPLOVACÍ SYSTÉM

OD EXTERIÉRU

  1. Silikátová / Silikonová omítka
  2. Armovací vrstva
  3. Kontaktní fasáda
    Tepelná izolace Isover TF Profi v tl. 120 mm
    Roubovací hmoždinky se zapuštěným talířkem + zátka
  4. Lepící tmel
    v tl. 5 mm
  5. Konstrukční sádrokartonová deska
    Rigistabil DFRIEH2 tl. 15 mm + HLOUBKOVÁ PENETRACE
  6. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C150/50/15 tl. 1,15-1,95 mm
    Minerální izolace Isover AKU v tl. 50+100 mm
  7. Parobrzdná fólie
    Fólie Isover Vario XtraSafe, lepící páska Isover Vario XtraTape
  8. Konstrukční sádrokartonová deska
    Rigistabil DFRIEH2 tl. 12,5 mm
  9. Nosný rošt instalační předstěny + akustická izolace
    KlikFix + R-CD profil 60×27 tl. 0,6 mm
    Minerální izolace Isover AKU v tl. 40 mm
  10. Sádrokartonová deska bez zvláštních požadavků
    Rigips RB (A) tl. 12,5 mm

NÍZKOENERGETICKÝ STANDARD

Požární odolnost REI 45
Součinitel prostupu tepla U= 0,15 W/(m²·K)

CELKOVÁ TLOUŠŤKA: 350 MM

SKLADBA OBVODOVÉ NOSNÉ STĚNY

S INSTALAČNÍ PŘEDSTĚNOU, KONTAKTNÍ ZATEPLOVACÍ SYSTÉM

OD EXTERIÉRU

  1. Silikátová / Silikonová omítka
  2. Armovací vrstva
  3. Kontaktní fasáda
    Tepelná izolace Isover TF Profi v tl. 200 mm
    Roubovací hmoždinky se zapuštěným talířkem + zátka
  4. Lepící tmel
    v tl. 5 mm
  5. Konstrukční sádrokartonová deska
    Rigistabil DFRIEH2 tl. 15 mm + HLOUBKOVÁ PENETRACE
  6. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C150/50/15 tl. 1,15-1,95 mm
    Minerální izolace Isover AKU v tl. 50+100 mm
  7. Parobrzdná fólie
    Fólie Isover Vario XtraSafe, lepící páska Isover Vario XtraTape
  8. Konstrukční sádrokartonová deska
    Rigistabil DFRIEH2 tl. 15 mm
  9. Nosný rošt instalační předstěny + akustická izolace
    KlikFix + R-CD profil 60×27 tl. 0,6 mm
    Minerální izolace Isover AKU v tl. 40 mm
  10. Sádrokartonová deska bez zvláštních požadavků
    Rigips RB (A) tl. 15 mm

PASIVNÍ STANDARD

Požární odolnost REI 60
Součinitel prostupu tepla U= 0,11 W/(m²·K)

CELKOVÁ TLOUŠŤKA: 435 MM

SKLADBA OBVODOVÉ NOSNÉ STĚNY

S INSTALAČNÍ PŘEDSTĚNOU, PROVĚTRÁVANÁ FASÁDA

OD INTERIÉRU

  1. Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 12,5 mm
  2. Nosný rošt instalační předstěny + akustická izolace
    Profil Z 40/40/60 tl. 1,0 mm
    Minerální izolace AKUSTIK BOARD v tl. 40 mm
  3. Protipožární impregnovaná tvrzená sádrokartonová deska
    Knauf Diamant X tl. 12,5 mm
  4. Parobrzdná fólie
    Fólie Knauf HOME SEAL LDS2, lepící páska Knauf HOME SEAL LDS Solifit
  5. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C150/50/15 tl. 1,15-1,95 mm
    Minerální izolace Knauf AKUSTIK BOARD v tl. 50+100 mm
  6. Protipožární impregnovaná tvrzená sádrokartonová deska
    Knauf Diamant X tl. 15 mm
  7. Podkonstrukce dle dodavatele fasádního obkladu + tepelná izolace
    Ocelové prvky systému Diagonal 2h /Dekmetal / Stacbond
    Minerální izolace Knauf MINERAL PLUS 034 KP v tl. 120 mm
  8. Difúzně otevřená větrotěsná fólie
    HOMESEAL LDS 0,02 UV FixPlus, HOMESEAL LDS těsnící pásek 0,02 UV
  9. Podkonstrukce dle dodavatele fasádního obkladu- vymezení větrané mezery
    Ocelové prvky systému Diagonal 2h / Dekmetal / Stacbond
  10. Libovolný fasádní obklad
    Dekmetal / Stacbond

NÍZKOENERGETICKÝ STANDARD

Požární odolnost REI 45
Součinitel prostupu tepla U= 0,17 W/(m²·K)

CELKOVÁ TLOUŠŤKA: 415 MM

SKLADBA OBVODOVÉ NOSNÉ STĚNY

S INSTALAČNÍ PŘEDSTĚNOU, PROVĚTRÁVANÁ FASÁDA

OD INTERIÉRU

  1. Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 15 mm
  2. Nosný rošt instalační předstěny + akustická izolace
    Profil Z 40/40/60 tl. 1,0 mm
    Minerální izolace AKUSTIK BOARD v tl. 40 mm
  3. Protipožární impregnovaná tvrzená sádrokartonová deska
    Knauf Diamant X tl. 15 mm
  4. Parobrzdná fólie
    Fólie Knauf HOME SEAL LDS2, lepící páska Knauf HOME SEAL LDS Solifit
  5. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C150/50/15 tl. 1,15-1,95 mm
    Minerální izolace Knauf AKUSTIK BOARD v tl. 50+100 mm
  6. Protipožární impregnovaná tvrzená sádrokartonová deska
    Knauf Diamant X tl. 15 mm
  7. Podkonstrukce dle dodavatele fasádního obkladu + tepelná izolace
    Ocelové prvky systému Diagonal 2h /Dekmetal / Stacbond
    Minerální izolace Knauf MINERAL PLUS 034 KP v tl. 160 mm
  8. Difúzně otevřená větrotěsná fólie
    HOMESEAL LDS 0,02 UV FixPlus, HOMESEAL LDS těsnící pásek 0,02 UV
  9. Podkonstrukce dle dodavatele fasádního obkladu- vymezení větrané mezery
    Ocelové prvky systému Diagonal 2h / Dekmetal / Stacbond
  10. Libovolný fasádní obklad
    Dekmetal / Stacbond

PASIVNÍ STANDARD

Požární odolnost REI 60
Součinitel prostupu tepla U= 0,15 W/(m²·K)

CELKOVÁ TLOUŠŤKA: 460 MM

SKLADBA OBVODOVÉ NOSNÉ STĚNY

S INSTALAČNÍ PŘEDSTĚNOU, KONTAKTNÍ ZATEPLOVACÍ SYSTÉM

OD EXTERIÉRU

  1. Silikátová / Silikonová omítka
  2. Armovací vrstva
  3. Kontaktní fasáda
    Tepelná izolace Knauf FKD S Thermal v tl. 120 mm
    Roubovací hmoždinky se zapuštěným talířkem + zátka
  4. Lepící tmel
    v tl. 5 mm
  5. Protipožární impregnovaná tvrzená sádrokartonová deska
    Knauf Diamant X tl. 15 mm + HLOUBKOVÁ PENETRACE
  6. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C150/50/15 tl. 1,15-1,95 mm
    Minerální izolace Knauf AKUSTIK BOARD v tl. 50+100 mm
  7. Parobrzdná fólie
    Fólie Knauf HOME SEAL LDS2, lepící páska Knauf HOME SEAL LDS Solifit
  8. Protipožární impregnovaná tvrzená sádrokartonová deska
    Knauf Diamant X tl. 12,5 mm
  9. Nosný rošt instalační předstěny + akustická izolace
    Profil Z 40/40/60 tl. 1,0 mm
    Minerální izolace AKUSTIK BOARD v tl. 40 mm
  10. Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 12,5 mm

NÍZKOENERGETICKÝ STANDARD

Požární odolnost REI 45
Součinitel prostupu tepla U= 0,15 W/(m²·K)

CELKOVÁ TLOUŠŤKA: 360 MM

SKLADBA OBVODOVÉ NOSNÉ STĚNY

S INSTALAČNÍ PŘEDSTĚNOU, KONTAKTNÍ ZATEPLOVACÍ SYSTÉM

OD EXTERIÉRU

  1. Silikátová / Silikonová omítka
  2. Armovací vrstva
  3. Kontaktní fasáda
    Tepelná izolace Knauf FKD S Thermal v tl. 200 mm
    Roubovací hmoždinky se zapuštěným talířkem + zátka
  4. Lepící tmel
    v tl. 5 mm
  5. Protipožární impregnovaná tvrzená sádrokartonová deska
    Knauf Diamant X tl. 15 mm + HLOUBKOVÁ PENETRACE
  6. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C150/50/15 tl. 1,15-1,95 mm
    Minerální izolace Knauf AKUSTIK BOARD v tl. 50+100 mm
  7. Parobrzdná fólie
    Fólie Knauf HOME SEAL LDS2, lepící páska Knauf HOME SEAL LDS Solifit
  8. Protipožární impregnovaná tvrzená sádrokartonová deska
    Knauf Diamant X tl. 15 mm
  9. Nosný rošt instalační předstěny + akustická izolace
    Profil Z 40/40/60 tl. 1,0 mm
    Minerální izolace AKUSTIK BOARD v tl. 40 mm
  10. Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 15 mm

PASIVNÍ STANDARD

Požární odolnost REI 60
Součinitel prostupu tepla U= 0,11 W/(m²·K)

CELKOVÁ TLOUŠŤKA: 445 MM

Potřebujete poradit?

Close

Detail skladby mezibytového stropu

SKLADBA MEZIBYTOVÉHO STROPU

BEZ PODLAHOVÉHO VYTÁPĚNÍ

  1. Nášlapná vrstva + podkladní vrstva dle pokynů výrobce podlahové krytiny
    Dle výběru investora
  2. 2x Podlahová sádrokartonová deska nebo 1x podlahová sádrovláknitá deska
    Rigistabil DFRIEH2 2x 12,5 mm / Rigidur E 25 1x 25 mm
  3. Deska kročejové izolace
    Dřevovláknitá deska / čedičová minerální vlna Isover T-P tl. 20 mm
  4. Deska podkladní nosná
    2x OSB 3 P+D v tl. 18 mm
  5. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C250/60/20 tl. 1,55-2,5 mm
    Minerální izolace Isover AKU v tl. 100 mm
  6. Nosný rošt podhledu+ akustická izolace
    R-CD profily 60×27 s přímým závěsem max. po 500 mm
    Minerální izolace Isover AKU v tl. 60 mm
  7. 2x Modrá akustická protipožární sádrokartonová deska
    Rigips MA (DF) tl. 2x 12,5 mm

Zvuková neprůzvučnost R´w = 63 dB
Požární odolnost REI 45

CELKOVÁ TLOUŠŤKA: 430 MM

SKLADBA MEZIBYTOVÉHO STROPU

VČETNĚ TEPLOVODNÍHO PODLAHOVÉHO VYTÁPĚNÍ

  1. Nášlapná vrstva + podkladní vrstva dle pokynů výrobce podlahové krytiny
    Dle výběru investora
  2. 2x Podlahová sádrokartonová deska nebo 1x podlahová sádrovláknitá deska
    Rigistabil DFRIEH2 2x 12,5 mm / Rigidur E 25 1x 25 mm
  3. Systém teplovodního podlahového vytápění
    Deska teplosměnné ocelové lamely (součást topného systému)
    EPS systémové izolační desky včetně podlahové AL-PEX potrubí
    Reflexní odrazivá AL fólie
  4. Deska kročejové izolace
    Dřevovláknitá deska / čedičová minerální vlna Isover T-P tl. 20 mm
  5. Deska podkladní nosná
    2x OSB 3 P+D v tl. 18 mm
  6. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C250/60/20 tl. 1,55-2,5 mm
    Minerální izolace Isover AKU v tl. 100 mm
  7. Nosný rošt podhledu+ akustická izolace
    R-CD profily 60×27 s přímým závěsem max. po 500 mm
    Minerální izolace Isover AKU v tl. 60 mm
  8. 2x Modrá akustická protipožární sádrokartonová deska
    Rigips MA (DF) tl. 2x 12,5 mm

Zvuková neprůzvučnost R´w = 64 dB
Požární odolnost REI 45

CELKOVÁ TLOUŠŤKA: 455 MM

SKLADBA MEZIBYTOVÉHO STROPU

VČETNĚ ELEKTRICKÉHO PODLAHOVÉHO VYTÁPĚNÍ

  1. Nášlapná vrstva + podkladní vrstva dle pokynů výrobce podlahové krytiny
    Dle výběru investora
  2. 2x Podlahová sádrokartonová deska nebo 1x podlahová sádrovláknitá deska
    Rigistabil DFRIEH2 2x 12,5 mm / Rigidur E 25 1x 25 mm
  3. Systém elektrického podlahového vytápění
    Topná rohož HML (V-SYSTÉM)
    Separační folie iFOL
  4. Deska kročejové izolace
    Dřevovláknitá deska / čedičová minerální vlna Isover T-P tl. 20 mm
  5. Deska podkladní nosná
    2x OSB 3 P+D v tl. 18 mm
  6. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C250/60/20 tl. 1,55-2,5 mm
    Minerální izolace Isover AKU v tl. 100 mm
  7. Nosný rošt podhledu+ akustická izolace
    R-CD profily 60×27 s přímým závěsem max. po 500 mm
    Minerální izolace Isover AKU v tl. 60 mm
  8. 2x Modrá akustická protipožární sádrokartonová deska
    Rigips MA (DF) tl. 2x 12,5 mm

Zvuková neprůzvučnost R´w = 63 dB
Požární odolnost REI 45

CELKOVÁ TLOUŠŤKA: 435 MM

SKLADBA MEZIBYTOVÉHO STROPU

BEZ PODLAHOVÉHO VYTÁPĚNÍ

  1. Nášlapná vrstva + podkladní vrstva dle pokynů výrobce podlahové krytiny
    Dle výběru investora
  2. 2x Podlahová sádrokartonová deska nebo 1x podlahová sádrovláknitá deska
    Knauf F146 2x 12,5 mm / Knauf Brio 23 1x 23 mm
  3. Deska kročejové izolace
    Knauf PTS tl. 20 mm z kamenné minerální vaty
  4. Deska podkladní nosná
    2x OSB 3 P+D v tl. 18 mm
  5. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C250/60/20 tl. 1,55-2,5 mm
    Minerální izolace Knauf AKUSTIK BOARD v tl. 100 mm
  6. Nosný rošt podhledu+ akustická izolace
    CD profily s přímým závěsem max. po 400 mm
    Minerální izolace AKUSTIK BOARD v tl. 60 mm
  7. 2x Protipožární sádrokartonová deska
    Knauf RED PIANO 2x tl. 12,5 mm

Zvuková neprůzvučnost R´w = 63 dB
Požární odolnost REI 45

CELKOVÁ TLOUŠŤKA: 430 MM

SKLADBA MEZIBYTOVÉHO STROPU

VČETNĚ TEPLOVODNÍHO PODLAHOVÉHO VYTÁPĚNÍ

  1. Nášlapná vrstva + podkladní vrstva dle pokynů výrobce podlahové krytiny
    Dle výběru investora
  2. 2x Podlahová sádrokartonová deska nebo 1x podlahová sádrovláknitá deska
    Knauf F146 2x 12,5 mm / Knauf Brio 23 1x 23 mm
  3. Systém teplovodního podlahového vytápění
    Deska teplosměnné ocelové lamely (součást topného systému)
    EPS systémové izolační desky včetně podlahové AL-PEX potrubí
    Reflexní odrazivá AL fólie
  4. Deska kročejové izolace
    Knauf PTS tl. 20 mm z kamenné minerální vaty
  5. Deska podkladní nosná
    2x OSB 3 P+D v tl. 18 mm
  6. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C250/60/20 tl. 1,55-2,5 mm
    Minerální izolace Knauf AKUSTIK BOARD v tl. 100 mm
  7. Nosný rošt podhledu+ akustická izolace
    CD profily s přímým závěsem max. po 400 mm
    Minerální izolace AKUSTIK BOARD v tl. 60 mm
  8. 2x Protipožární sádrokartonová deska
    Knauf RED PIANO 2x tl. 12,5 mm

Zvuková neprůzvučnost R´w = 64 dB
Požární odolnost REI 45

CELKOVÁ TLOUŠŤKA: 455 MM

SKLADBA MEZIBYTOVÉHO STROPU

VČETNĚ ELEKTRICKÉHO PODLAHOVÉHO VYTÁPĚNÍ

  1. Nášlapná vrstva + podkladní vrstva dle pokynů výrobce podlahové krytiny
    Dle výběru investora
  2. 2x Podlahová sádrokartonová deska nebo 1x podlahová sádrovláknitá deska
    Knauf F146 2x 12,5 mm / Knauf Brio 23 1x 23 mm
  3. Systém elektrického podlahového vytápění
    Topná rohož HML (V-SYSTÉM)
    Separační folie iFOL
  4. Deska kročejové izolace
    Knauf PTS tl. 20 mm z kamenné minerální vaty
  5. Deska podkladní nosná
    2x OSB 3 P+D v tl. 18 mm
  6. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C250/60/20 tl. 1,55-2,5 mm
    Minerální izolace Knauf AKUSTIK BOARD v tl. 100 mm
  7. Nosný rošt podhledu+ akustická izolace
    CD profily s přímým závěsem max. po 400 mm
    Minerální izolace AKUSTIK BOARD v tl. 60 mm
  8. 2x Protipožární sádrokartonová deska
    Knauf RED PIANO 2x tl. 12,5 mm

Zvuková neprůzvučnost R´w = 63 dB
Požární odolnost REI 45

CELKOVÁ TLOUŠŤKA: 435 MM

Potřebujete poradit?

Close

Detail skladby ploché střechy

SKLADBA PLOCHÉ STŘECHY

S KLASICKÝM POŘADÍM VRSTEV

OD EXTERIÉRU

  1. Fóliová TPO hydroizolace
    S kotvením do níže položených podkladních OSB desek ve skladbě (optimálně s přitížením betonovými dlaždicemi)
  2. Tepelná izolace- horní spádová vrstva
    Isover XH od tl. 60 mm
  3. Tepelná izolace- spodní vrstva
    EPS 150 v tl. 60 mm
  4. Pojistná hydroizolace na OSB desky
    Isover DF2- slouží jako dočasná ochrana pro OSB desky před povětrnostními vlivy
  5. Deska podkladní nosná
    2x OSB 3 P+D v tl. 18 mm
  6. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C250/60/20 tl. 1,55-2,5 mm
    Minerální izolace Isover AKU v tl. 150+100 mm
  7. Parobrzdná fólie
    Fólie Isover Vario XtraSafe, lepící páska Isover Vario XtraTape
  8. Nosný rošt podhledu+ akustická izolace
    R-CD profily 60×27 s přímým závěsem max. po 500 mm
    Minerální izolace Isover AKU v tl. 60 mm
  9. 2x Modrá akustická protipožární sádrokartonová deska
    Rigips MA (DF) tl. 2x 12,5 mm

PASIVNÍ STANDARD

Požární odolnost REI 45
Součinitel prostupu tepla U= 0,113 W/(m²·K)

CELKOVÁ TLOUŠŤKA: 495 MM

SKLADBA PLOCHÉ STŘECHY

S KLASICKÝM POŘADÍM VRSTEV + KAČÍREK

OD EXTERIÉRU

  1. Kačírek praný fr. 16-32
    Vrstva tl. 80 mm včetně Geotextilie s min. gramáží 30g/m2
  2. Fóliová TPO hydroizolace
    S kotvením do níže položených podkladních OSB desek ve skladbě (optimálně s přitížením betonovými dlaždicemi)
  3. Tepelná izolace- horní spádová vrstva
    Isover XH od tl. 60 mm
  4. Tepelná izolace- spodní vrstva
    EPS 150 v tl. 60 mm
  5. Pojistná hydroizolace na OSB desky
    Isover DF2- slouží jako dočasná ochrana pro OSB desky před povětrnostními vlivy
  6. Deska podkladní nosná
    2x OSB 3 P+D v tl. 18 mm
  7. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C250/60/20 tl. 1,55-2,5 mm
    Minerální izolace Isover AKU v tl. 150+100 mm
  8. Parobrzdná fólie
    Fólie Isover Vario XtraSafe, lepící páska Isover Vario XtraTape
  9. Nosný rošt podhledu+ akustická izolace
    R-CD profily 60×27 s přímým závěsem max. po 500 mm
    Minerální izolace Isover AKU v tl. 60 mm
  10. 2x Modrá akustická protipožární sádrokartonová deska
    Rigips MA (DF) tl. 2x 12,5 mm

PASIVNÍ STANDARD

Požární odolnost REI 45
Součinitel prostupu tepla U= 0,113 W/(m²·K)

CELKOVÁ TLOUŠŤKA: 575 MM

SKLADBA PLOCHÉ STŘECHY

S KLASICKÝM POŘADÍM VRSTEV

OD EXTERIÉRU

  1. Fóliová TPO hydroizolace
    S kotvením do níže položených podkladních OSB desek ve skladbě (optimálně s přitížením betonovými dlaždicemi)
  2. Tepelná izolace- horní spádová vrstva
    Knauf SmartRoof Top od tl. 60 mm
  3. Tepelná izolace- spodní vrstva
    Knauf SmartRoof Thermal v tl. 60 mm
  4. Pojistná hydroizolace na OSB desky
    Slouží jako dočasná ochrana pro OSB desky před povětrnostními vlivy
  5. Deska podkladní nosná
    2x OSB 3 P+D v tl. 18 mm
  6. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C250/60/20 tl. 1,55-2,5 mm
    Minerální izolace Knauf AKUSTIK BOARD v tl. 100 mm
  7. Parobrzdná fólie
    Fólie Knauf HOME SEAL LDS2, lepící páska Knauf HOME SEAL LDS Solifit
  8. Nosný rošt podhledu+ akustická izolace
    CD profily s přímým závěsem max. po 400 mm
    Minerální izolace AKUSTIK BOARD v tl. 60 mm
  9. 2x Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 12,5 mm

PASIVNÍ STANDARD

Požární odolnost REI 45
Součinitel prostupu tepla U= 0,113 W/(m²·K)

CELKOVÁ TLOUŠŤKA: 495 MM

SKLADBA PLOCHÉ STŘECHY

S KLASICKÝM POŘADÍM VRSTEV + KAČÍREK

OD EXTERIÉRU

  1. Kačírek praný fr. 16-32
    Vrstva tl. 80 mm včetně Geotextilie s min. gramáží 30g/m2
  2. Fóliová TPO hydroizolace
    S kotvením do níže položených podkladních OSB desek ve skladbě (optimálně s přitížením betonovými dlaždicemi)
  3. Tepelná izolace- horní spádová vrstva
    Knauf SmartRoof Top od tl. 60 mm
  4. Tepelná izolace- spodní vrstva
    Knauf SmartRoof Thermal v tl. 60 mm
  5. Pojistná hydroizolace na OSB desky
    Slouží jako dočasná ochrana pro OSB desky před povětrnostními vlivy
  6. Deska podkladní nosná
    2x OSB 3 P+D v tl. 18 mm
  7. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C250/60/20 tl. 1,55-2,5 mm
    Minerální izolace Knauf AKUSTIK BOARD v tl. 100 mm
  8. Parobrzdná fólie
    Fólie Knauf HOME SEAL LDS2, lepící páska Knauf HOME SEAL LDS Solifit
  9. Nosný rošt podhledu+ akustická izolace
    CD profily s přímým závěsem max. po 400 mm
    Minerální izolace AKUSTIK BOARD v tl. 60 mm
  10. 2x Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 12,5 mm

PASIVNÍ STANDARD

Požární odolnost REI 45
Součinitel prostupu tepla U= 0,113 W/(m²·K)

CELKOVÁ TLOUŠŤKA: 575 MM

Potřebujete poradit?

Close

Detail skladby sklonité střechy

SKLADBA SKLONITÉ STŘECHY

S TĚŽKOU KRYTINOU (STŘEŠNÍ KERAMICKÁ/BETONOVÁ TAŠKA)

OD EXTERIÉRU

  1. Tašková krytina
    Dle výběru investora
  2. Latě 60/40 mm
  3. Kontralatě 60/40 mm
  4. Pojistná hydroizolace
    Hydroizolační střešní fólie
  5. Dřevěné vodící fošny 50/120 mm
    Mezi fošny vložena tepelná izolace Isover Uni tl. 120 mm
  6. Pojistná hydroizolace na OSB desky
    Isover DF2- slouží jako dočasná ochrana pro OSB desky před povětrnostními vlivy
  7. Deska podkladní nosná
    2x OSB 3 P+D v tl. 18 mm
  8. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C250/60/20 tl. 1,55-2,5 mm
    Minerální izolace Isover AKU v tl. 150+100 mm
  9. Parobrzdná fólie
    Fólie Isover Vario XtraSafe, lepící páska Isover Vario XtraTape
  10. Nosný rošt podhledu+ akustická izolace
    R-CD profily 60×27 s přímým závěsem max. po 500 mm
    Minerální izolace Isover AKU v tl. 60 mm
  11. 2x Modrá akustická protipožární sádrokartonová deska
    Rigips MA (DF) tl. 2x 12,5 mm

PASIVNÍ STANDARD

Požární odolnost REI 45
Součinitel prostupu tepla U= 0,113 W/(m²·K)

CELKOVÁ TLOUŠŤKA: 600 MM

SKLADBA SKLONITÉ STŘECHY

S LEHKOU KRYTINOU (SVITKOVÝ PLECH PREFA PREFALZ)

OD EXTERIÉRU

  1. Plechová krytina
    Svitkový plech Prefa Prefalz tl. 0,7 mm (průběžný- od hřebene až k okapu)
  2. Separační a pojistně hydroizolační vrstva
    PP prostorová rohož
  3. Podkladní bednění
    Prkenné bednění v tl. 24 mm / 1x OSB 3 P+D v tl. 25 mm
  4. Kontralatě 60/40 mm
  5. Pojistná hydroizolace
    Hydroizolační střešní fólie
  6. Dřevěné vodící fošny 50/120 mm
    Mezi fošny vložena tepelná izolace Isover Uni tl. 120 mm
  7. Pojistná hydroizolace na OSB desky
    Isover DF2- slouží jako dočasná ochrana pro OSB desky před povětrnostními vlivy
  8. Deska podkladní nosná
    2x OSB 3 P+D v tl. 18 mm
  9. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C250/60/20 tl. 1,55-2,5 mm
    Minerální izolace Isover AKU v tl. 150+100 mm
  10. Parobrzdná fólie
    Fólie Isover Vario XtraSafe, lepící páska Isover Vario XtraTape
  11. Nosný rošt podhledu+ akustická izolace
    R-CD profily 60×27 s přímým závěsem max. po 500 mm
    Minerální izolace Isover AKU v tl. 60 mm
  12. 2x Modrá akustická protipožární sádrokartonová deska
    Rigips MA (DF) tl. 2x 12,5 mm

PASIVNÍ STANDARD

Požární odolnost REI 45
Součinitel prostupu tepla U= 0,113 W/(m²·K)

CELKOVÁ TLOUŠŤKA: 560 MM

SKLADBA SKLONITÉ STŘECHY

S TĚŽKOU KRYTINOU (STŘEŠNÍ KERAMICKÁ/BETONOVÁ TAŠKA)

OD EXTERIÉRU

  1. Tašková krytina
    Dle výběru investora
  2. Latě 60/40 mm
  3. Kontralatě 60/40 mm
  4. Pojistná hydroizolace
    Hydroizolační fólie Knauf HOMESEAL LDS 0,04 FixPlus
  5. Dřevěné vodící fošny 50/120 mm
    Mezi fošny vložena tepelná izolace Knauf UNIFIT 032 tl. 120 mm
  6. Pojistná hydroizolace na OSB desky
    Slouží jako dočasná ochrana pro OSB desky před povětrnostními vlivy
  7. Deska podkladní nosná
    2x OSB 3 P+D v tl. 18 mm
  8. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C250/60/20 tl. 1,55-2,5 mm
    Minerální izolace Knauf AKUSTIK BOARD v tl. 150+100 mm
  9. Parobrzdná fólie
    Fólie Knauf HOME SEAL LDS2, lepící páska Knauf HOME SEAL LDS Solifit
  10. Nosný rošt podhledu+ akustická izolace
    CD profily s přímým závěsem max. po 400 mm
    Minerální izolace Knauf AKUSTIK BOARD v tl. 60 mm
  11. 2x Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 12,5 mm

PASIVNÍ STANDARD

Požární odolnost REI 45
Součinitel prostupu tepla U= 0,113 W/(m²·K)

CELKOVÁ TLOUŠŤKA: 600 MM

SKLADBA SKLONITÉ STŘECHY

S LEHKOU KRYTINOU (SVITKOVÝ PLECH PREFA PREFALZ)

OD EXTERIÉRU

  1. Plechová krytina
    Svitkový plech Prefa Prefalz tl. 0,7 mm (průběžný- od hřebene až k okapu)
  2. Separační a pojistně hydroizolační vrstva
    PP prostorová rohož
  3. Podkladní bednění
    Prkenné bednění v tl. 24 mm / 1x OSB 3 P+D v tl. 25 mm
  4. Kontralatě 60/40 mm
  5. Pojistná hydroizolace
    Hydroizolační fólie Knauf HOMESEAL LDS 0,04 FixPlus
  6. Dřevěné vodící fošny 50/120 mm
    Mezi fošny vložena tepelná izolace Knauf UNIFIT 032 tl. 120 mm
  7. Pojistná hydroizolace na OSB desky
    Slouží jako dočasná ochrana pro OSB desky před povětrnostními vlivy
  8. Deska podkladní nosná
    2x OSB 3 P+D v tl. 18 mm
  9. Nosná tenkostěnná ocelová konstrukce + akustická izolace
    Profil C250/60/20 tl. 1,55-2,5 mm
    Minerální izolace Knauf AKUSTIK BOARD v tl. 150+100 mm
  10. Parobrzdná fólie
    Fólie Knauf HOME SEAL LDS2, lepící páska Knauf HOME SEAL LDS Solifit
  11. Nosný rošt podhledu+ akustická izolace
    CD profily s přímým závěsem max. po 400 mm
    Minerální izolace Knauf AKUSTIK BOARD v tl. 60 mm
  12. 2x Protipožární sádrokartonová deska
    Knauf RED PIANO tl. 12,5 mm

PASIVNÍ STANDARD

Požární odolnost REI 45
Součinitel prostupu tepla U= 0,113 W/(m²·K)

CELKOVÁ TLOUŠŤKA: 560 MM

Potřebujete poradit?

Nezávazná Poptávka
Facebook Instagram Linkedin
